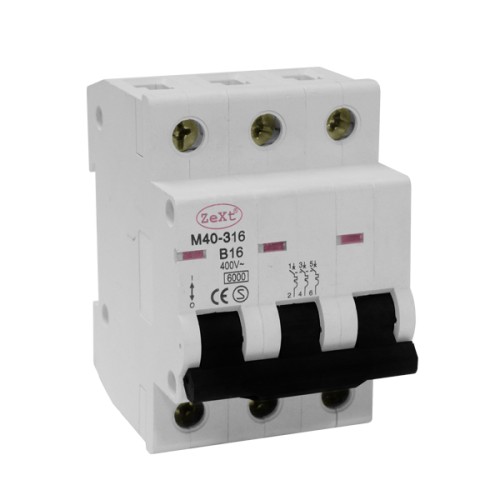

Wyłączniki nadmiarowo-prądowe są elementami instalacji elektrycznej, których celem jest rozłączenie obwodu w przypadku, gdy płynący prąd przekroczy bezpieczną wartość. Urządzenia te przeznaczone są do zabezpieczania obwodów przed skutkami przetężeń (przeciążeń i zwarć). Przeznaczone są do wielokrotnego użytku na napięcia do 400V. Śruby oraz zaciski zabezpieczone antykorozyjnie co pozwoli ochronić powłokę cynkową. Zaciski w naszych wyłącznikach umożliwiają przyłączenie przewodów o przekroju od 1 do 25 mm2. Montaż na szynie DIN 35mm. Dźwignia rozłącznika posiada otwór umożliwiający założenie plomby. Wskaźnik sygnalizacji działania. Konstrukcja zacisków umożliwia zastosowanie szyn grzebieniowych. Wyłączniki mają ustawiony wyzwalacz przeciążeniowy na 1,13-1,45 – krotności prądu znamionowego, a zwarciowy na 3,5-krotności prądu znamionowego.
symbol | A00-M403P-B20 |
opis | Wyłącznik nadprądowy M40 3P B 20A |
EAN | 5903874875789 |
napięcie (V) | 400 |
prąd znamionowy (A) | 20 |
charakterystyka | B - szybki |
liczba pól | 3 |
sposób montażu | DIN 35 |
wymiary (mm) | 79 / 53 / 72 |
